Столбовые КТП/С

Подстанции трансформаторные комплектные столбовые (далее КТПС) предназначены для приема, преобразования и распределения электрической энергии трехфазного тока частотой 50 Гц в системах с заземленной нейтралью трансформатора на стороне низкого напряжения и применяются для электроснабжения сельскохозяйственных потребителей, отдельных населенных пунктов и небольших промышленных объектов.

Виды защит:

от междуфазных коротких замыканий и однофазных замыканий на землю; - от атмосферных перенапряжений;

от перегрузки и коротких замыканий линий 0,4кВ;

от коротких замыканий цепей освещения.

Условия эксплуатации и транспортирования:

на открытом воздухе при температуре окружающей среды от - 45 до + 40 гр.С; - высота установки над уровнем моря - не более 1000 м;

климатическое исполнение У, категория размещения 1 по ГОСТ 15150;

окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры подстанции;

транспортирование КТПС осуществляется комплектно любым видом автомобильного или ж/д транспорта.

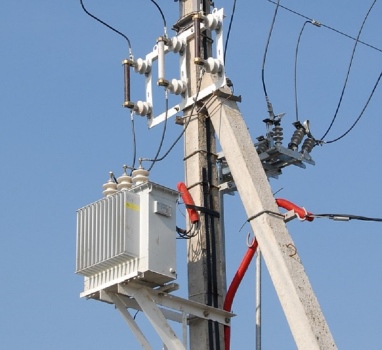

КТПС до 100кВА включительно устанавливается на одной опоре, КТПС 160 и 250кВА устанавливается на двух опорах. КТПС подключается к ЛЭП посредством разъединителя РЛНД-10/400, который может входить в комплект подстанции. КТПС дают учет электроэнергии на вводе НН и по заказу на уличном освещении. По требованию Заказчика возможна установка счетчиков любой модификации. В КТПС есть внутреннее освещение шкафа НН и фидер уличного освещения, которое будет работать в ручном или автоматическом режимах.

Шкаф НН подстанции выполнен из стали толщиной 2мм, покраска производится порошковыми эмалями.
